色环电阻识别口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。
色环电阻
色环电阻是电子电路中最常用的电子元件，色环电阻就是在普通的电阻封装上涂上不一样的颜色的色环，用来区分电阻的阻值。保证在安装电阻时不管从什么方向来安装，都可以清楚的读出它的阻值。色环电阻的基本单位有：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
平常使用的色环电阻可以分为四环和五环，通常用四环。其中四环电阻前二环为数字，第三环表示阻值倍乘的数，最后一环为误差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差。误差通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代表误差的，绿色的误差为0.5%。精密电阻通常用于军事，航天等方面。色环电阻在最早期是为了帮助人们分辨阻值，因为色环电阻比较大，在当今高度集成的情况下，色环电阻已经用的比较少了。
色环电阻识别方法
1.三色环电阻
第一色环是十位数，第二色环是个位数，第三色环代表倍率用前三个色环来代其阻值，如:399Ω，39KΩ，39MΩ。
2.四色环电阻
第一、二环分别代表两位有效数的阻值；第三环代表赔率；第四环代表误差。
3.五色环电阻
第二、二、三环分别代表三位有效数的阻值；第四环代表赔率；第五环代表误差。如果第五条色环为黑色，一般用来表示为绕线电阻器，第五条色环如为白色，一般用来表示为保险丝电阻器，如果电阻体只有中间何一条黑色的色环，则代表此电阻为零欧姆电阻。
4.六色环电阻
六色环电阻前五色环与五色环电阻表示方法一样。第六色环表示该电阻的温度系数。

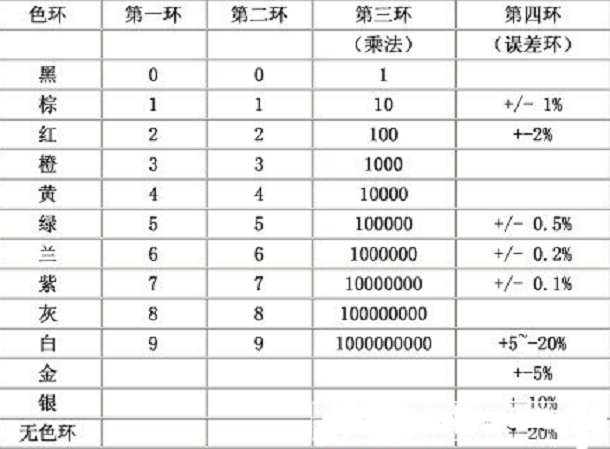

色环电阻识别表
